Manivelle

Qu’est ce qu’une manivelle de volet roulant et comment fonctionne t-elle?

Les manivelles de volet roulant, autrement dit tringles ou tringles oscillantes, sont les derniers éléments du mécanisme de treuil servant à ouvrir ou fermer un volet roulant. Celles-ci actionnées manuellement par des tours d’un sens ou de l’autre selon le besoin, renvoient ces tours dans le passe caisson ou cardan qui actionnent la rotation du tube de manière à dérouler ou enrouler le tablier de lames autour de celui-ci. Elles sont utilisées en général pour des manœuvres manuelles par treuil mais aussi pour les motorisations équipées de manœuvre de secours pour débrayer le moteur (utile pour les grandes ouvertures lors de panne de courant). Pour ce type de motorisation il est courant d’utiliser une manivelle de secours à crochet avec un passe caisson de type anneau de secours ou une manivelle de secours de type magnétique avec le passe caisson de même type pour un esthétique plus discret.

Les manivelles de volets roulants sont commercialisées sous différents diamètres, couleurs, formes de cardan et longueurs de façon à répondre aux différentes technicités des volets roulants à produire par les fabricants.

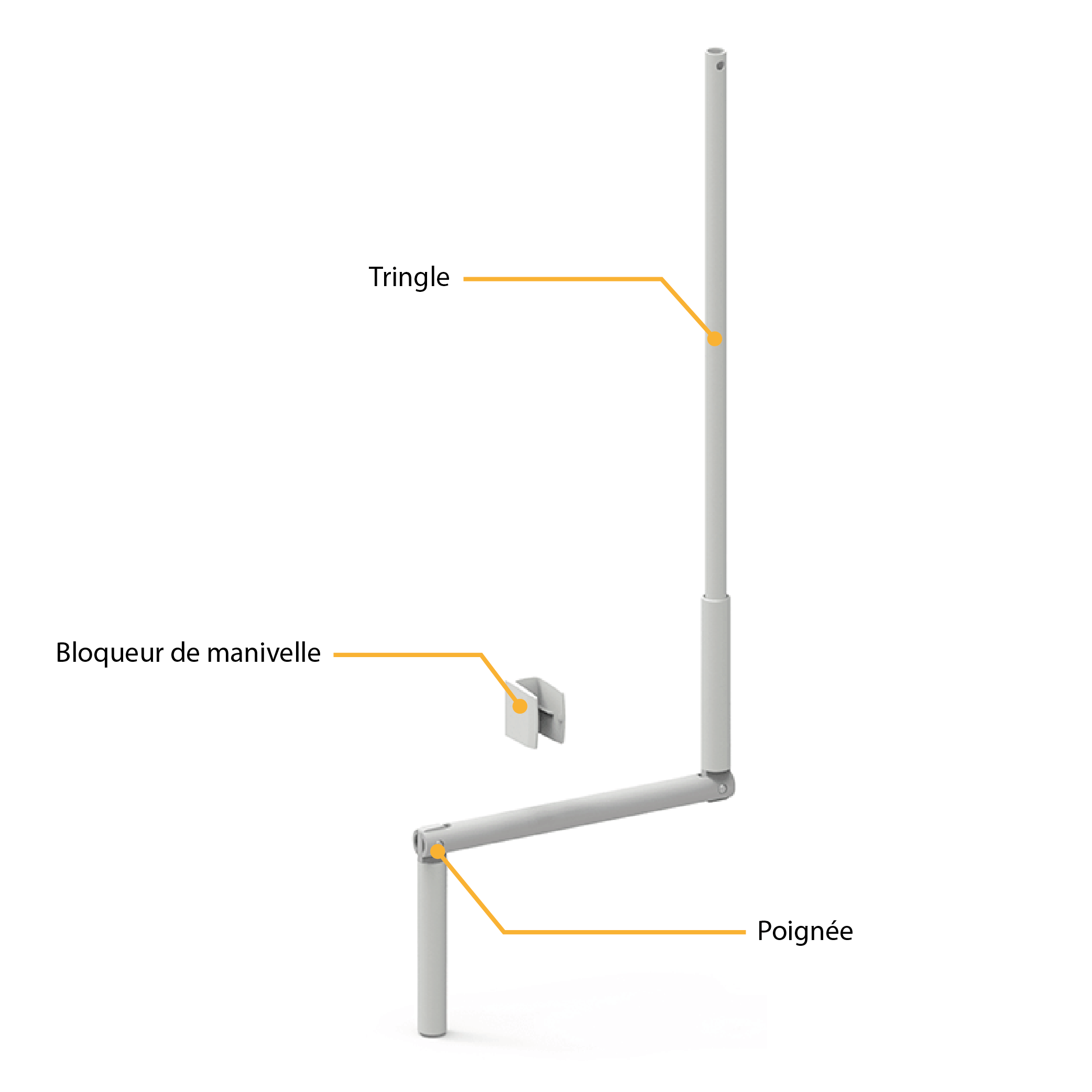

Composition d’une manivelle de volet roulant :

La tringle : Partie fixe de la manivelle reliant le passe caisson (cardan) jusqu’à la poignée articulée. Cette partie est en aluminium ou acier et de forme ronde ou hexagonale pour assurer la liaison avec le passe caisson utilisé. La couleur (blanche,marron,noire) peut être à la convenance de l’utilisateur pour une question d’esthétique.
La poignée : Partie mobile de la manivelle reliée à la tige (tringle) permettant de renvoyer les tours vers le passe caisson et actionner le mécanisme de treuil.Son articulation est sollicitée à chaque emploi, elle est souvent remise en cause lors d’un dysfonctionnement.
Le bloqueur de manivelle : Le bloqueur est un support mural permettant le maintien de la manivelle à l’arrêt en position verticale le long de la menuiserie. Celui-ci peut être sous forme de clip mural ou de support magnétique.

Comment choisir une manivelle de volet roulant ?

Le choix d’une manivelle de volet roulant se fait à partir de plusieurs critères et suivant l’équipement actuel.Il existe plusieurs dimensions de tringle, celle-ci est adaptée à la hauteur de la menuiserie. Lors de votre choix en plus d’un coloris il faudra prêter attention à la forme et diamètre extérieur de la tringle actuelle pour les passes caissons possédant une entrée femelle (rond de 12 à 15mm, 6 pans de 10 mm ou hexa de 10mm). La plus répandue étant la manivelle rond de 12 mm. Pour les passes caissons possédant une entrée mâle, il faut mesurer leur diamètre extérieur puisque dans ce cas la manivelle s’emboîte dans celui-ci. Les diamètres internes ou extérieurs peuvent être pris à l’aide d’un pied à coulisse.

Comment installer une manivelle de volet roulant ?

La manivelle de volet roulant est un élément sollicité au quotidien avec parfois un effort supérieur exercée lorsque le poids et la largeur du tablier de lames sont conséquents. En général, la partie articulée finit par rompre et rendre le volet roulant inutilisable. Il est possible de retrouver cette pièce détachée, l’écart de prix entre celle-ci et une nouvelle manivelle complète n’est pas excessif.

L’opération de remplacement est simple et facile à réaliser, la manivelle est soit vissée, tenue par un anneau clipable et parfois goupillée pour les anciens modèles. En cas de problème de longueur de la tige, il est possible de la recouper à l'aide d’une scie à métaux à condition de pouvoir réaliser un nouveau perçage correspondant à l’emboîtement et fixation.

Volet roulant à manœuvre manuelle par treuil en panne, quelles solutions?

Les volets roulants dit manuels à treuil ou sangle peuvent être défaillants ou pénibles à manœuvrer surtout lorsque le poids et la taille sont conséquents. L’âge d’une personne, sa mobilité ou un besoin de modernisation peuvent-être la motivation d’un projet de changement.

Il existe des solutions de modernisation permettant de conserver l’équipement actuel tout en adaptant une motorisation à moindre coût. Sofap fermetures propose une gamme de kit motorisations (Kit Kam) filaires, radios ou solaires adaptables sur tout type de volets roulants rénovations, traditionnels ou blocs baies. Ces kits motorisations ouvrent ensuite la possibilité d’un futur projet autour de la domotique permettant de rendre votre maison “connectée”.

Notre équipe de techniciens experts dans le domaine de la fermeture est disponible depuis nos trois magasins de Bondues, Armentières et Douai ou par téléphone au 03 20 702 702 et également sur notre site Sofap.fr via la fenêtre de chat, par mail dans la rubrique contact.

N'hésitez pas à prendre contact pour vos projets concernant les volets roulants, leurs réparations, modernisations ou domotique.

Conclusion

La manivelle est un élément clé au fonctionnement de votre volet roulant manuel, il est important d’observer ses caractéristiques techniques pour effectuer un remplacement et prendre en compte les informations de cet article pour réaliser une intervention durable.Il existe des solutions alternatives pour transformer votre volet roulant manuel existant pour un budget maîtrisé avec nos Kit motorisation. En nous faisant confiance et en choisissant une pièce détachée de qualité ou un kit de modernisation sur Sofap.fr, optimisez vos projets.

6 produits "Manivelle"

Trier par :

Manivelle blanche complète longueur 1300mm

: 9664

Blanche RAL 9010, longueur 1300 mm déployée

Prix 19,46 € TTC

Manivelle blanche complète longueur 1500 mm

: 9665

Blanc RAL 9010, longueur 1500 mm déployée

Prix 20,49 € TTC

Manivelle blanche complète longueur 2300mm

: 9666

Blanc RAL 9010, longueur 1500 mm déployée

Prix 25,65 € TTC

Manivelle 140 mm pour enrouleur cordon à manivelle

: 2686

Compatible enrouleur cordon à manivelle ID 2996

Prix 11,44 € TTC

Manivelle complète anodisée gris naturel longueur 1400mm

: 13285

Prix 23,54 € TTC

Enrouleur à manivelle blanc pour cordon

: 2996

Compatible manivelle 140mm pour enrouleur cordon à manivelle ID 2686

Prix 27,75 € TTC
