Sortie de caisson

Dans cet article nous aborderons un élément essentiel au fonctionnement de volets roulants de type manuel à manœuvre par treuil ou motorisation possédant une manœuvre débrayable de secours. Une pièce détachée dont nous vous présenterons diverses caractéristiques techniques, leurs critères de choix, leur remplacement et coût.

Qu’est-ce qu’une sortie de caisson ?

La sortie de caisson de volet roulant fait partie des éléments mécaniques manuels permettant les cycles d’ouvertures et fermetures du volet roulant par transmission de mouvements verticales d’une manivelle.

Le mécanisme de treuil se décompose en trois pièces principales dites mécaniques tel que le mécanisme de treuil suivi d’un passe caisson lui-même relié à une manivelle. Le passe caisson autrement dit : sortie de coffre, cardan, ou renvoi de mouvement, sert donc d’intermédiaire entre le mécanisme de treuil et manivelle. On parlera d’entrée pour la partie cardan dans laquelle se fixe la manivelle et de sortie pour la tige se dirigeant vers le mécanisme de treuil.

Il est tout à fait possible de retrouver une sortie de caisson ou tige anneau sur un volet roulant motorisé lorsque celui-ci est équipé d’une manœuvre débrayable de secours. Celle-ci se présente sous forme de tige anneau accompagnée dans ce cas d’une manivelle décrochable à crochet ou tout comme les mécanismes de treuil, d’une sortie de caisson reliée et fixée à une manivelle.

Décomposition des éléments constituants la sortie de caisson :

Le passe caisson se décompose en trois éléments ayant tous une caractéristique précise permettant l’assemblage avec les autres éléments.

Cardan : Le cardan sert de jonction avec la manivelle, il est proposé avec une entrée mâle (cardan entrant dans la tige manivelle) ou femelle (tige de manivelle entrant dans le cardan) en diamètre de 10,12,13 ou 14 mm de manière générale mais aussi parfois sous forme hexagonale. Le cardan se commercialise optionnellement en version déporté de façon à ouvrir grand vos menuiseries.

Tige : La tige d’attaque reliant le cardan vers l’entrée du mécanisme de treuil, généralement sous forme d’hexagone (6 pans de 7, 10 mm) ou carrée de 10 mm

Platine : La platine servant de point de fixation sur le coffre par deux ou trois vis de serrage. Les matières de celle-ci peuvent varier du plastique à l’acier sachant que l’acier sera évidemment plus robuste dans le temps. Les coloris peuvent également varier de manière à s’harmoniser avec votre intérieur et équipement de volet roulant.

Remplacer une sortie de caisson :

Le passe caisson est une pièce mécanique, sollicitée au minimum deux fois par jour soit environ 730 fois par an. Cette pièce peut se montrer faible et défectueuse avec l’usure et le temps et bloquer ainsi le fonctionnement du volet roulant. La procédure à suivre pour le changement est relativement simple et facile à suivre pour une personne non expérimentée bien que de rares cas de caissons anciens où la dépose nécessite plus de main d’œuvre en fonction de son équipement.

Afin de bien choisir sa sortie de caisson, il est important de s’orienter vers un produit identique, possédant les mêmes caractéristiques techniques pour assurer la compatibilité avec les autres éléments présents constituant le mécanisme. Notre équipe de techniciens experts Sofap vous accueille et vous conseille dans ses magasins de Bondues, Armentières et Douai, par téléphone au 03.20.702.702 ou depuis le site internet Sofap.fr en direct par chat.

Observation et mise en œuvre :

Pour optimiser et réaliser une intervention de dépose et pose de la nouvelle pièce il est préconisé de réaliser quelques observations techniques en amont :

Observations :

Type de montage : en façade, sous coffre ou latéral (renvoi de mouvement).

Entrée cardan vers manivelle (mâle ou femelle) et son diamètre et sa forme, en général il s’agit d’un rond de 12 mm.

Forme (carrée, 6 pans) et diamètre de la tige d’attaque ainsi que l’angle d’inclinaison (30°,45°,50°,60°,90°).

Longueur de la tige.

Dimensions de la platine sachant qu’une platine différente peut s’adapter si l’espace d’accueil sur le caisson le permet et que celle-ci exigera certainement de nouveaux trous de fixation.

Mise en œuvre :

Dépose de la manivelle, celle-ci est solidarisée avec le passe caisson par une vis de fixation ou une goupille.

Dévisser la platine fixée sur le caisson.

Retrait du passe caisson et observation de l’inclinaison (angle), certains mécanismes de treuil ne sont pas fixés et ne tiennent que par fixation du passe caisson. Il faut veiller à ne pas bouger ce mécanisme lors du retrait et conserver son inclinaison pour le nouvel élément.

Insertion de la nouvelle pièce dans son logement et à l’identique, celle-ci est commercialisée en plusieurs dimensions et se recoupe au besoin à l’aide d’une scie à métaux.

Fixer la platine.

Solidariser à nouveau la manivelle avec la sortie de caisson avec la vis ou goupille d’origine.

Effectuer un ou deux cycles d’essai et contrôler le bon fonctionnement de l’ensemble.

Les marques et produits recommandés :

La marque de votre équipement de volet roulant n’a aucune influence sur votre choix, chaque fabricant choisi ses composants selon les besoins de production. N’hésitez pas à consulter notre site Sofap.fr, vous y trouverez un large choix de pièces détachées. Notre équipe Sofap est également disponible pour vous conseiller et vous guider dans vos projets depuis nos trois magasins de Bondues, Armentières et Douai par téléphone ou depuis le site internet.

Voici quelques exemples de marques courantes pour la fourniture de sorties de caisson :

Combien coûte une sortie de caisson de volet roulant ?

Tout dépend de la spécificité mais en général une sortie de caisson est commercialisée entre 20 et 30 euros. Ce prix est plutôt abordable et comme indiqué ci-dessus le remplacement plutôt accessible pour un bricoleur novice.

Conclusion :

La sortie de caisson est un élément essentiel au fonctionnement d’un volet roulant à manœuvre par treuil mais aussi pour les motorisations de secours, nous pouvons la retrouver facilement en pièces détachées et en faire le changement à condition de respecter les quelques points d’observation et de mise en œuvre évoqués ci-dessus. En considérant tous ces critères de choix et les conseils de nos techniciens Sofap, vous effectuerez une intervention pérenne.

8 produits "Sortie de caisson"

Trier par :

Sortie de caisson blanche 0° à 90°, hexagonale 6 pans de 7 mm

: 9663

Blanc RAL 9010, tige 355 mm

Prix 20,39 € TTC

Sortie de caisson blanc 0° à 90°, hexagonale 6 pans de 7 mm

: 9662

Blanc RAL 9010, tige 585 mm

Prix 30,26 € TTC

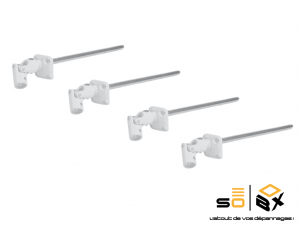

Sortie de caisson blanche verticale 0°, hexagonale 6 pans de 7 mm

: 8003

Blanc RAL 9010, tige 155 mm

Prix 23,11 € TTC

Sortie de caisson blanc déporté 0°, hexagonale 6 pans de 7 mm

: 8480

Blanc RAL 9010, tige 130 mm

Prix 30,44 € TTC

Sortie de caisson blanche 0° à 60°, hexagonale 6 pans de 7 mm

: 7972

Blanc RAL 9010, tige 315 mm

Prix 16,97 € TTC

Sortie de caisson blanc 45°, hexagonale 6 pans de 10 mm

: 2541

Blanc 9010, tige 260 mm

Prix 37,59 € TTC

Sortie de caisson déport à gauche blanche 45 à 90°, carré de 6 mm, rond mâle de diamètre 12 mm

: 13286

Blanc RAL 9010, tige 310 mm

Prix 40,05 € TTC

Sortie de caisson déport à droite blanche 45 à 90°, carré de 6 mm, rond mâle de diamètre 12 mm

: 13287

Blanc RAL 9010, tige 310 mm

Prix 40,05 € TTC
